راهنمای نصب برقکاری ساختمان ؛ از مفاهیم پایه تا اجرای ایمن
برقکاری ساختمان یکی از آن بخش‌هایی است که ظاهراً ساده به نظر می‌رسد ولی کوچک‌ترین اشتباه در آن می‌تواند هزینه‌های جانی و مالی جبران‌ناپذیری به همراه داشته باشد. چه در حال ساخت خانه جدید باشید و چه در حال بازسازی سیم‌کشی قدیمی، آشنایی با مفاهیم پایه، انتخاب تجهیزات مناسب و رعایت اصول ایمنی نقش تعیین‌کننده‌ای دارد. در این راهنما، از مفاهیم اولیه برق تا مراحل نصب و نکات ایمنی را با زبانی ساده و کاربردی مرور می‌کنیم.
مفاهیم پایه‌ای که باید بدانید
قبل از اینکه دست به ابزار ببرید، چند مفهوم اساسی وجود دارد که درکشان کمک می‌کند بقیچه کار را بهتر بگیرید.
- ولتاژ (Voltage): فشاری است که جریان برق را در سیم به حرکت درمی‌آورد. در شبکه برق خانگی ایران ولتاژ استاندارد ۲۲۰ ولت AC با فرکانس ۵۰ هرتز است.
- جریان (Current): مقدار برقی است که از یک نقطه عبور می‌کند و واحد آن آمپر است. هر دستگاهی جریان مشخصی مصرف می‌کند.
- توان (Power): حاصل‌ضرب ولتاژ در جریان است و واحد آن وات است. یک لامپ LED ۹ وات در یک ساعت ۹ وات‌ساعت انرژی مصرف می‌کند.
- مدار (Circuit): مسیری بسته است که برق از مبدأ (تابلو) به مصرف‌کننده (لامپ، پریز) و بازگشت می‌رود.
- اتصال کوتاه (Short Circuit): وقتی فاز و نول بدون عبور از مصرف‌کننده مستقیماً به هم می‌رسند، جریان به شدت بالا می‌رود و این همان چیزی است که کلید مینیاتوری باید آن را قطع کند.
تجهیزات اصلی تأسیسات برقی ساختمان
یک سیستم برق‌کشی استاندارد خانگی از چند بخش اصلی تشکیل می‌شود که هرکدام نقش مشخصی دارند.

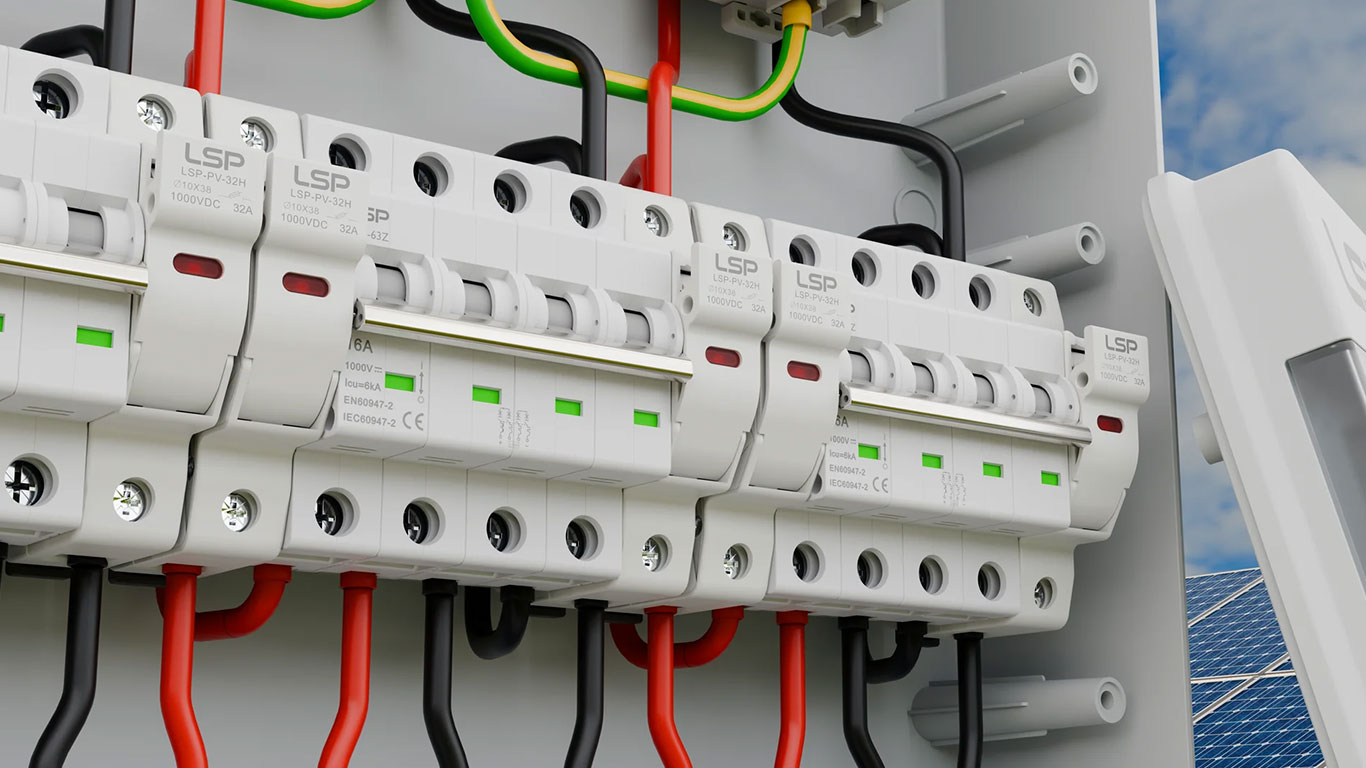

کلید مینیاتوری (Miniature Circuit Breaker – MCB)
کلید مینیاتوری یا MCB اولین خط دفاعی تابلو برق است. وظیفه اصلی آن قطع خودکار مدار در زمان اضافه‌بار یا اتصال کوتاه است. این کلیدها بر اساس آمپر نامی (额定) عرضه می‌شوند و انتخاب آمپر درست بستگی به بار مصرفی مدار دارد.
- مدار روشنایی: معمولاً کلید ۱۰ آمپر کافی است.
- مدار پریزهای عمومی: کلید ۱۶ آمپر استاندارد است.
- مدار تجهیزات سنگین (آبگرمکن، ظرفشویی): کلید ۲۰ یا ۲۵ آمپر با توجه به توان دستگاه.
- برای محیط مرطوب مثل حمام، استفاده از کلید با حساسیت نشتی (RCBO) توصیه می‌شود.

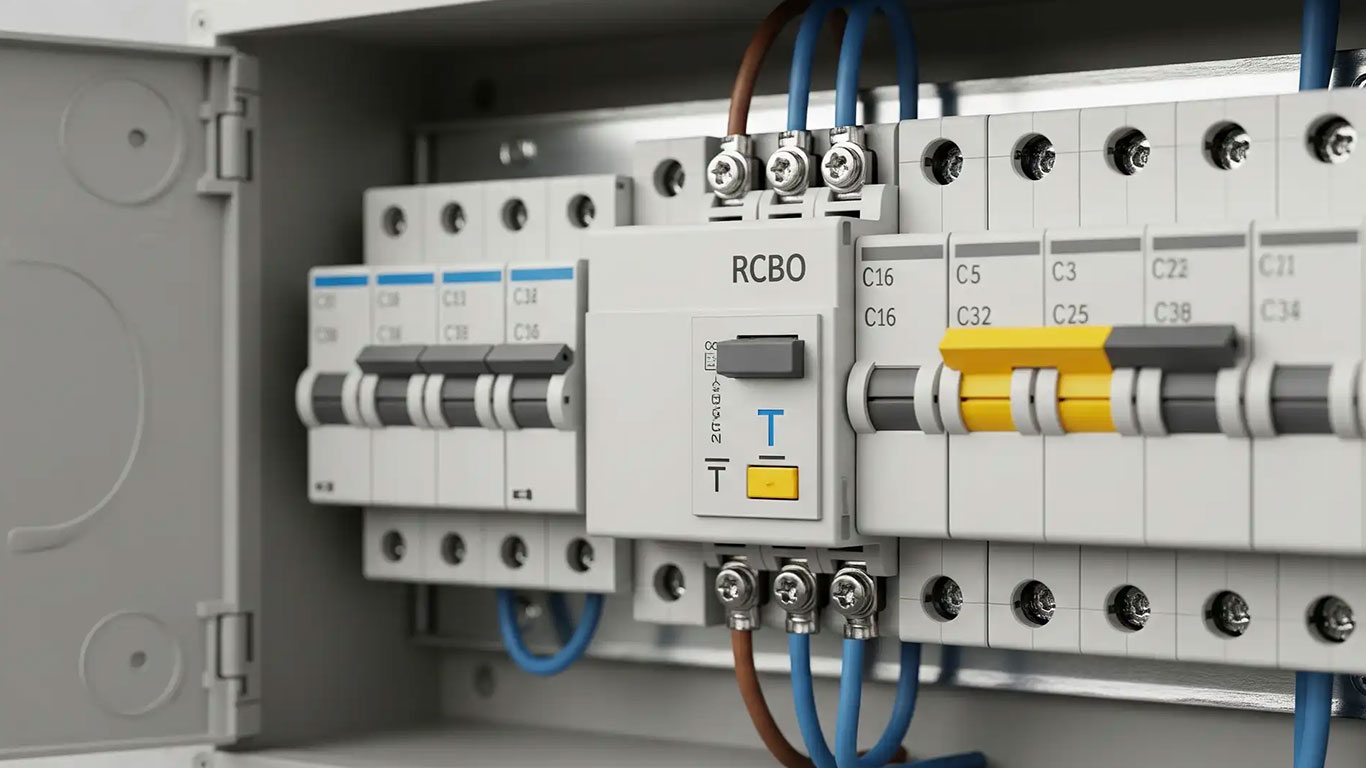

رله نشتی یا کلید محافظ جان (RCD / RCBO)
رله نشتی (Residual Current Device) تجهیزی است که اختلاف جریان بین فاز و نول را حس می‌کند. اگر حتی مقدار کمی برق از مسیر غیرمجاز (مثلاً از بدن انسان) به زمین نشت کند، رله در کسری از ثانیه مدار را قطع می‌کند. در استانداردهای جدید تأسیسات برقی ایران (مبحث ۱۳ مقررات ملی ساختمان)، نصب رله نشتی ۳۰ میلی‌آمپر برای مدارهای حمام، آشپزخانه و فضای بیرونی الزامی است.
- حساسیت ۳۰ میلی‌آمپر برای محافظت جان انسان
- حساسیت ۱۰۰ یا ۳۰۰ میلی‌آمپر برای محافظت تجهیزات
- نباید جایگزین کلید مینیاتوری شود بلکه مکمل آن است

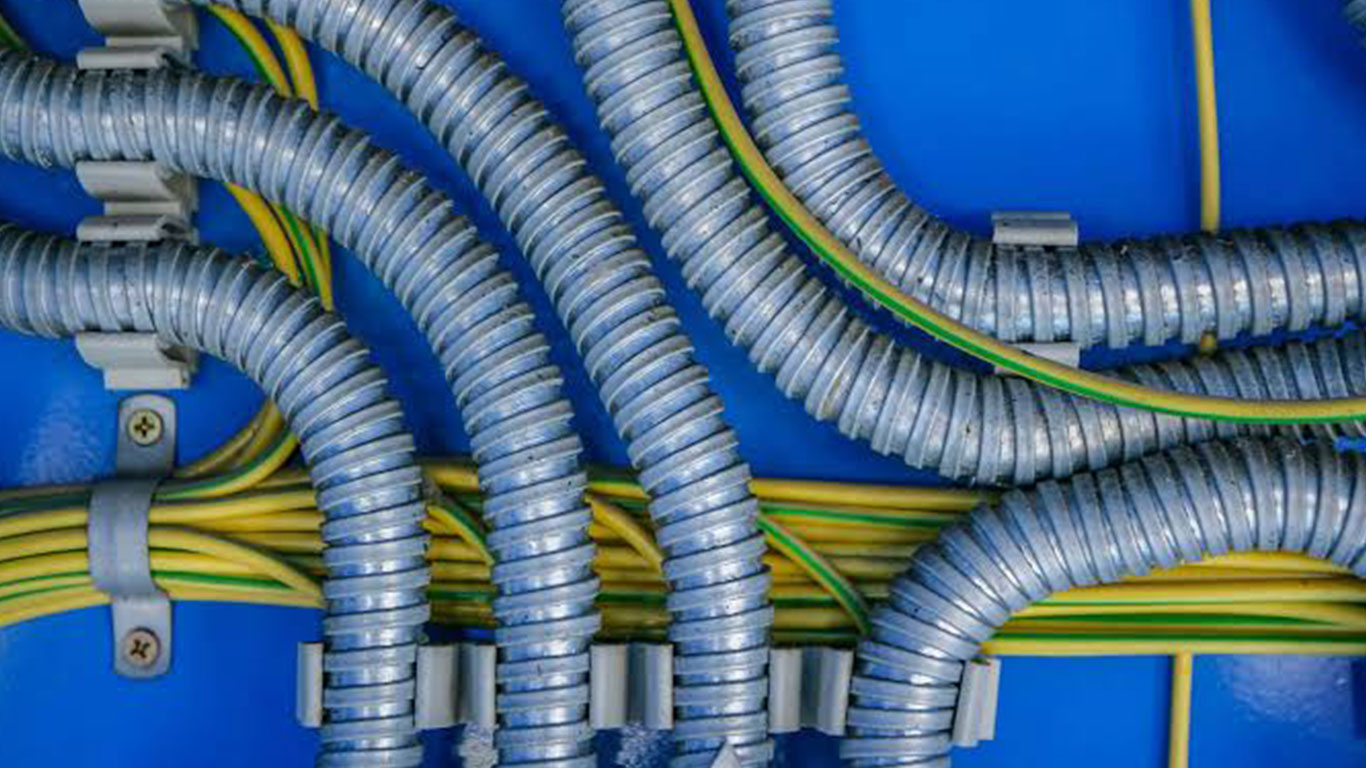

لوله پلیکا برقی و تاسیسات عبور سیم
سیم‌ها نباید به صورت آزاد و در معرض در دیوار یا روی سطح قرار بگیرند. برای عبور ایمن سیم‌ها در داخل دیوار و زیر گچ از لوله پلیکا برقی استفاده می‌شود. این لوله‌ها از آسیب مکانیکی، رطوبت و حرارت محافظت می‌کنند و در صورت نیاز امکان تعویض سیم را بدون تخریب دیوار فراهم می‌کنند.
لوله پلیکا برقی در دو نوع اصلی عرضه می‌شود:
- نوع نیمه‌قوی: برای مسیرهای داخل دیوار که تحت فشار مکانیکی نیستند.
- نوع قوی: برای مسیرهای زیر گچ یا در فضایی که ممکن است تحت فشار قرار بگیرند.
در فروشگاه تولیس انواع لوله پلیکا برقی سمنان پویش از سایز ۲۰ تا ۴۰ میلی‌متر در انواع نیمه‌قوی و قوی موجود است. زانویی و بوشن پلیکا برقی هم برای تغییر جهت و اتصال لوله‌ها در دسترس است.

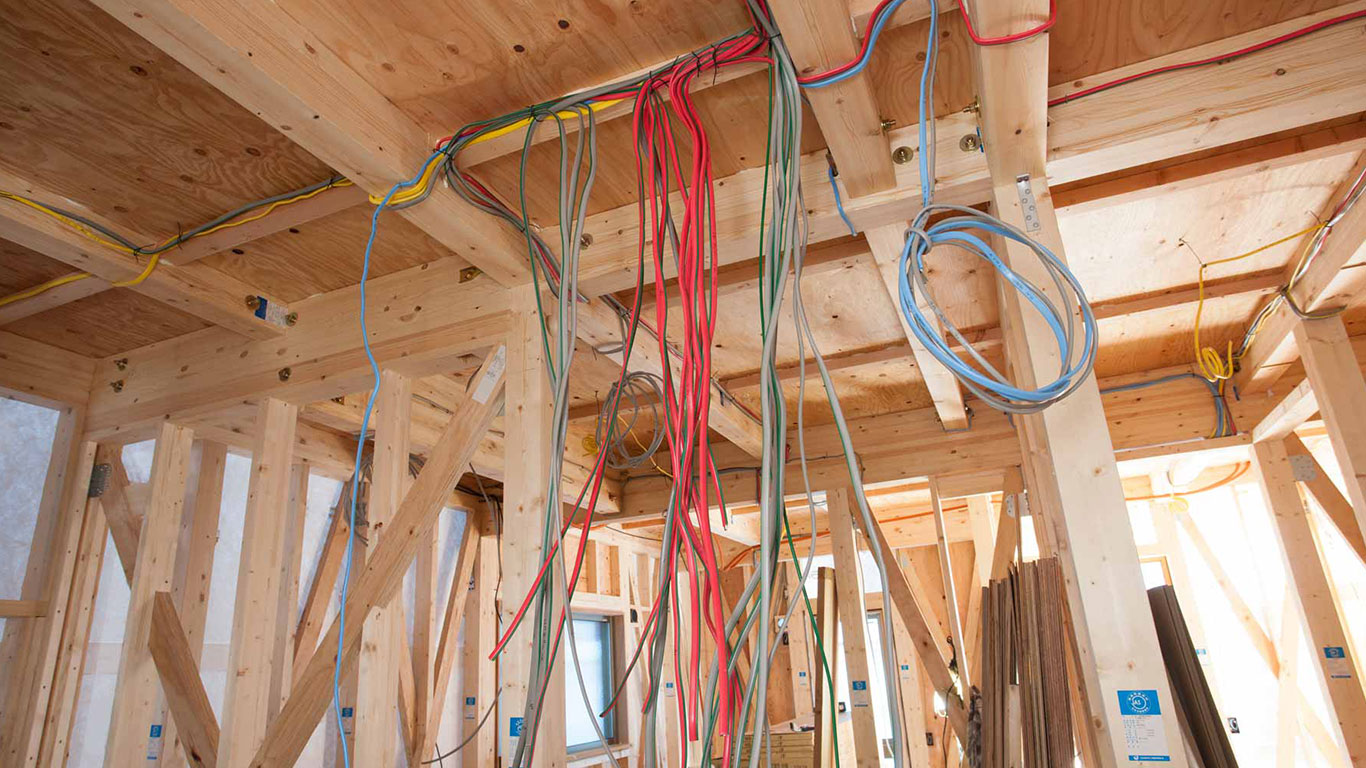

سیم و کابل
انتخاب سیم مناسب یکی از مهم‌ترین تصمیمات در برقکاری است. سطح مقطع سیم باید متناسب با جریان عبوری باشد.
- مدار روشنایی: سیم ۱.۵ میلی‌متر مربع
- مدار پریز: سیم ۲.۵ میلی‌متر مربع
- مدار آبگرمکن یا ظرفشویی: سیم ۴ یا ۶ میلی‌متر مربع
- ورودی اصلی به تابلو: سیم ۶ یا ۱۰ میلی‌متر مربع بسته به مجموع بار
ابزار مورد نیاز برای برقکاری ساختمان
قبل از شروع کار، ابزار زیر را آماده کنید. استفاده از ابزار نامناسب نه تنها کار را سخت می‌کند بلکه خطرناک هم هست.
- انبر و آچار مناسب برای کار با سیم
- پیچ‌گوشتی‌های دارای عایق دسته
- مولتی‌متر یا تستر برق برای بررسی وجود یا عدم وجود ولتاژ
- نوار چسب برق و لوله جمع‌کننده (ترمینال وایر)
- سیم‌چش یا سیم‌شوینده برای تمیز کردن سر سیم
- لوله پلیکا برقی و زانویی و بوشن متناسب با مسیر
- دریل برای ایجاد سوراخ عبور لوله
مراحل نصب برقکاری در منزل
این مراحل برای یک نصب استاندارد از ابتدا تا انتها است. اگر در حال بازسازی هستید، برخی مراحل ممکن است حذف یا تغییر کنند.
مرحله ۱ — طراحی مدار و نقشه برق
قبل از هر کاری باید بدانید هر مدار کجا قرار دارد، چه دستگاهی به آن وصل می‌شود و چه آمپرژی نیاز دارد. یک نقشه ساده روی کاغذ کافی است. مدارها را به دسته‌های منطقی تقسیم کنید: روشنایی هر طبقه، پریزهای اتاق خواب، پریزهای آشپزخانه، آبگرمکن و غیره. هر چه مدارها بیشتر و مستقل‌تر باشند، در صورت بروز مشکل فقط همان بخش قطع می‌شود و بقیه خانه روشن می‌ماند.
مرحله ۲ — ایجاد مسیر و نصب لوله پلیکا برقی
مسیر لوله‌کشی را روی دیوار علامت‌بندی کنید. شیارها را به صورت عمودی یا افقی ایجاد کنید نه به صورت مورب؛ این یک قانون استاندارد است تا بعدها موقع نصب چیزی روی دیوار، سیم‌ها را سوراخ نکنید. لوله پلیکا برقی را در شیار قرار دهید و با گچ یا بندکشی محکم کنید. برای تغییر جهت از زانویی پلیکا برقی و برای پایان مسیر از بوشن استفاده کنید.
لوله پلیکا برقی سمنان پویش در سایزهای ۲۰، ۲۵، ۳۲ و ۴۰ میلی‌متر موجود است. برای کارهای معمول منزل سایز ۲۰ میلی‌متر رایج‌ترین انتخاب است.
مرحله ۳ — عبور سیم در لوله
سیم‌ها را از داخل لوله پلیکا عبور دهید. برای این کار می‌توانید از سیم‌راهنمای فنری استفاده کنید. به هر سیم برچسب بزنید تا بعداً در تابلو راحت تشخیص دهید کدام سیم متعلق به کدام مدار است.
نکته مهم: در هر لوله پلیکا بیش از حد سیم نکشید. پر کردن بیش از ۴۰ درصد سطح مقطع لوله باعث گرم شدن سیم‌ها می‌شود و خطر آتش‌سوزی ایجاد می‌کند.
مرحله ۴ — سیم‌کشی تابلو برق
تابلو برق مرکز کنترل کل سیستم است. ترتیب نصب تجهیزات در تابلو به این شکل است:
- کلید اصلی (Main Switch) یا کلید مینیاتوری اصلی — برای قطع کامل برق کل خانه.
- رله نشتی (RCD) — بلافاصله بعد از کلید اصلی، قبل از کلیدهای فرعی.
- کلیدهای مینیاتوری فرعی — هر کدام برای یک مدار مستقل.
- شینه نول و شینه زمین — برای اتصال منظم سیم‌های نول و ارت.
سیم فاز از کلید اصلی به رله نشتی و از آنجا به شینه فاز تابلو می‌رود. از شینه فاز به هر کلید مینیاتوری فرعی و از آن به مدار مربوطه. سیم نول هم به شینه نول و از آن به مدارها متصل می‌شود.
مرحله ۵ — نصب کلید و پریز و لامپ
جعبه کلید و پریز را در دیوار قرار دهید. سیم‌ها را به ترمینال‌ها متصل کنید. برای کلید یک‌پل، سیم فاز به ترمینال مشترک و سیم رفت به لامپ به ترمینال دیگر وصل می‌شود. برای پریز، فاز به سمت راست، نول به سمت چپ و ارت به ترمینال بالا یا پایین (بسته به نوع پریز) وصل می‌شود.
مرحله ۶ — تست و بازرسی
قبل از روشن کردن برق، همه اتصالات را بازرسی کنید. مطمئن شوید هیچ سیم لخت‌ای بیرون نمانده و همه ترمینال‌ها محکم شده‌اند. سپس:
- با مولتی‌متر مقاومت بین فاز و نول هر مدار را در حالت بدون بار بگیرید — نباید اتصال کوتاه وجود داشته باشد.
- کلید اصلی را روشن کنید و یکی‌یکی کلیدهای فرعی را فعال کنید.
- هر مدار را با یک بار سبک (یک لامپ یا یک دستگاه کم‌مصرف) تست کنید.
- دمای کلیدها و سیم‌ها را بعد از نیم ساعت چک کنید — گرم شدن غیرعادی نشانه مشکل است.
نکات ایمنی حیاتی
برقکاری کار خطرناکی است و حتی حرفه‌ای‌ها هم گاهی اشتباه می‌کنند. این نکات را جدی بگیرید:
- همیشه قبل از کار روی هر مدار، کلید اصلی را قطع کنید و با مولتی‌متر مطمئن شوید برق قطع شده است. تکیه کردن به این که «فقط کلید را زدم» کافی نیست.
- هرگز روی سیم نول به تنهایی کلید نگذارید. قطع باید روی فاز انجام شود تا هنگام تعمیر لامپ یا پریز، فاز قطع باشد.
- در فضای مرطوب (حمام، آشپزخانه، بیرون) حتماً از رله نشتی استفاده کنید.
- سیم‌های لخت را با چسب برق یا ترمینال وایر محافظت کنید. هرگز سیم‌ها را فقط با پیچاندن به هم وصل نکنید.
- برای کارهای برقکاری از ابزارهای عایق‌دار با علامت استاندارد ۱۰۰۰ ولت استفاده کنید.
- اگر تجربه کافی ندارید، سیم‌کشی تابلو را به برق‌کار مجاز بسپارید. این بخش کم‌ترین جای خطا دارد.
انتخاب لامپ و روشنایی
بعد از نصب سیم‌کشی، نوبت به انتخاب لامپ می‌رسد. لامپ LED به دلیل مصرف کم و عمر بالا بهترین انتخاب برای منزل هستند. در انتخاب لامپ به موارد زیر توجه کنید:
- توان: لامپ ۹ وات LED معادل لامپ رشته‌ای ۶۰ وات است و برای اتاق خواب کافی است.
- پایه: پایه E27 رایج‌ترین نوع در ایران است و با اکثر آباژورها و لوسترها سازگار است.
- رنگ نور: نور سفید (۶۵۰۰K) برای آشپزخانه و فضای کار، نور آفتابی (۴۰۰۰K) برای اتاق نشیمن و نور گرم (۳۰۰۰K) برای اتاق خواب.
- نوع حباب: حباب‌دار برای پراکندگی نور و بدون حباب برای نور مستقیم.
لامپ‌های LED نمانور با انواع حباب‌دار، شعله‌ای، هالوژن و شمعی انتخاب مناسبی هستند.
سوالات متداول
آیا می‌توانم خودم برقکاری ساختمان را انجام دهم؟
برای کارهای ساده مثل تعویض کلید، پریز یا لامپ اگر با اصول ایمنی آشنا هستید بله. اما برای سیم‌کشی اصلی و نصب تابلو برق، کار باید توسط برق‌کار مجاز انجام شود. استانداردهای تأسیسات برقی (مبحث ۱۳ مقررات ملی) الزام می‌کند نصب توسط فرد دارای صلاحیت انجام شود.
تفاوت رله نشتی و کلید مینیاتوری چیست؟
کلید مینیاتوری در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند. رله نشتی در برابر نشت جریان به زمین (مثلاً از بدن انسان) محافظت می‌کند. این دو مکمل هم هستند و در یک تابلو استاندارد هر دو باید حضور داشته باشند. کلیدهای ترکیبی RCBO هر دو عملکرد را در یک تجهیز ارائه می‌دهند.
چند کلید مینیاتوری نیاز دارم؟
به تعداد مدارهای مستقل. حداقل یک کلید برای روشنایی و یکی برای پریز‌ها، به علاوه مدار جداگانه برای آبگرمکن، ظرفشویی و کولر. یک خانه ۳ خوابچه معمولاً به ۶ تا ۱۰ کلید فرعی نیاز دارد.
چه سایز لوله پلیکا برقی بخرم؟
برای کارهای معمول منزل سایز ۲۰ میلی‌متر کافی است. اگر مسیر طولانی یا چند سیم در یک لوله عبور می‌کنند سایز ۲۵ یا ۳۲ مناسب‌تر است. برای مسیر اصلی ورودی تابلو سایز ۳۲ یا ۴۰ توصیه می‌شود.
لوله پلیکا برقی چقدر عمر می‌کند؟
لوله پلیکا برقی با کیفیت مثل محصولات سمنان پویش معمولاً بیش از ۳۰ سال عمر مفید دارند اگر در شرایط مناسب (داخل دیوار، دور از رطوبت دائمی و حرارت بالا) نصب شوند.
جمع‌بندی و توصیه نهایی
برقکاری ساختمان کاری نیست که بخواهید در آن صرفه‌جویی کنید یا راه میان‌بر بزنید. تجهیزات استاندارد، سیم‌کشی اصولی و نصب صحیح تابلو برق سرمایه‌گذاری روی ایمنی خانه شماست. برای بخش‌های تخصصی مثل تابلو برق از برق‌کار مجاز کمک بگیرید و برای خرید تجهیزات و لوله پلیکا و لامپ از محصولات استاندارد با گارانتی معتبر استفاده کنید. همه محصولات مورد نیاز تأسیسات برقی و روشنایی منزل را می‌توانید در بخش تأسیسات برقی و روشنایی تولیس پیدا کنید.
