نحوه تبدیل گالوانیزه 1/2 به 3/4 در لوله‌کشی
تبدیل گالوانیزه ۱/۲ به ۳/۴ یکی از رایج‌ترین کارها در لوله‌کشی ساختمان است: خط اصلی ۳/۴ اینچ است، اما شیر، آبگرمکن یا انشعاب بعدی ۱/۲ اینچ می‌خواهد. مشکل اینجاست که برای این کار یک «اتصال تبدیل» ثابت وجود ندارد؛ اتصال درست به نر یا ماده بودن سر لوله‌ها بستگی دارد. در این مقاله یاد می‌گیرید سایزها دقیقاً چه معنایی دارند، هر اتصال تبدیل کجا به کار می‌آید و مراحل نصب اصولی چیست.
۱/۲ و ۳/۴ اینچ دقیقاً چه چیزی را نشان می‌دهند؟
عدد «۱/۲ اینچ» یا «۳/۴ اینچ» یک نام اسمی است و با اندازه‌گیری واقعی لوله برابر نیست. این نام در اصل از قطر داخلی لوله‌های فولادی قدیمی گرفته شده؛ به همین دلیل اگر با کولیس قطر بیرونی یک لوله ۱/۲ اینچ را بگیرید، حدود ۲۱ میلی‌متر می‌خوانید، نه ۱۲٫۷. جدول زیر ارقام استاندارد این دو سایز را کنار هم نشان می‌دهد:
| مشخصه | ۱/۲ اینچ | ۳/۴ اینچ |
|---|---|---|
| قطر اسمی (DN) | ۱۵ | ۲۰ |
| قطر بیرونی لوله | ۲۱٫۳ میلی‌متر | ۲۶٫۹ میلی‌متر |
| قطر بیرونی رزوه (تقریبی) | ۲۱ میلی‌متر | ۲۶٫۴ میلی‌متر |
| گام رزوه | ۱۴ رزوه در هر اینچ | ۱۴ رزوه در هر اینچ |
دو نکته در این جدول مهم است. اول، تفاوت قطر رزوه‌ها حدود ۵ میلی‌متر است؛ پس سر نر ۱/۲ هرگز در سر ماده ۳/۴ محکم نمی‌نشیند و نمی‌توان با نوار تفلون یا کنف فاصله را پر کرد. دوم، گام رزوه هر دو یکی است، بنابراین اتصال نامناسب ممکن است چند دور اول را «بگیرد» و بعد شل بماند؛ این همان چیزی است که بعداً به نشتی تبدیل می‌شود. برای آشنایی با انواع رزوه و تفاوت BSP و NPT، مقاله «BSP و NPT رزوه چیست؟» را ببینید.
انواع اتصال تبدیل بر اساس نوع سر رزوه
هنگام خرید، اسم اتصال را در نظر نگیرید؛ فروشنده‌ها نام‌های متفاوتی برای یک قطعه به کار می‌برند. مهم این است که دو سر اتصال چه نوعی باشد. چهار حالت اصلی وجود دارد:
| اتصال | نوع دو سر | کاربرد |
|---|---|---|
| بوشن تبدیل | ماده – ماده | وصل دو لوله که هر دو سر نر (رزوه‌شده) دارند، یکی ۳/۴ و دیگری ۱/۲ |
| مغزی تبدیل | نر – نر | وصل دو اتصال یا شیر که هر دو سر ماده دارند |

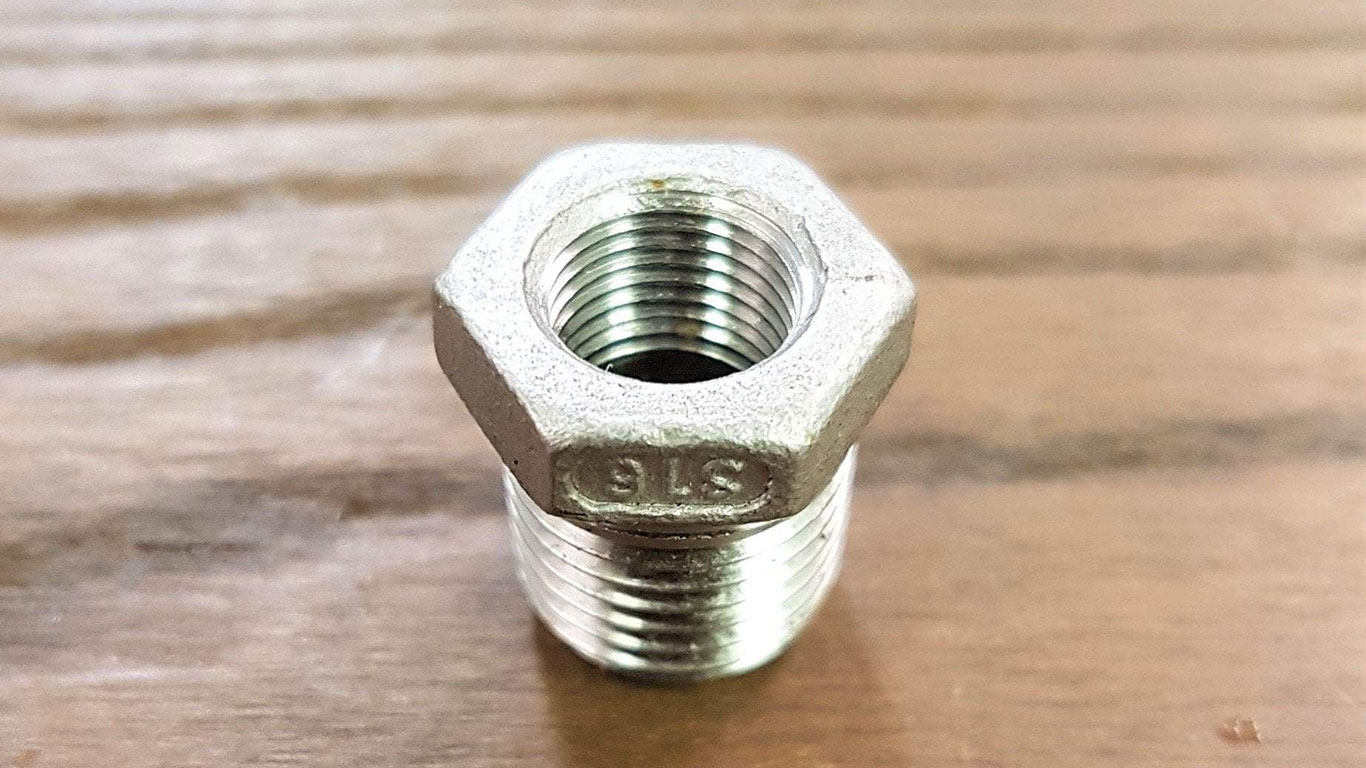

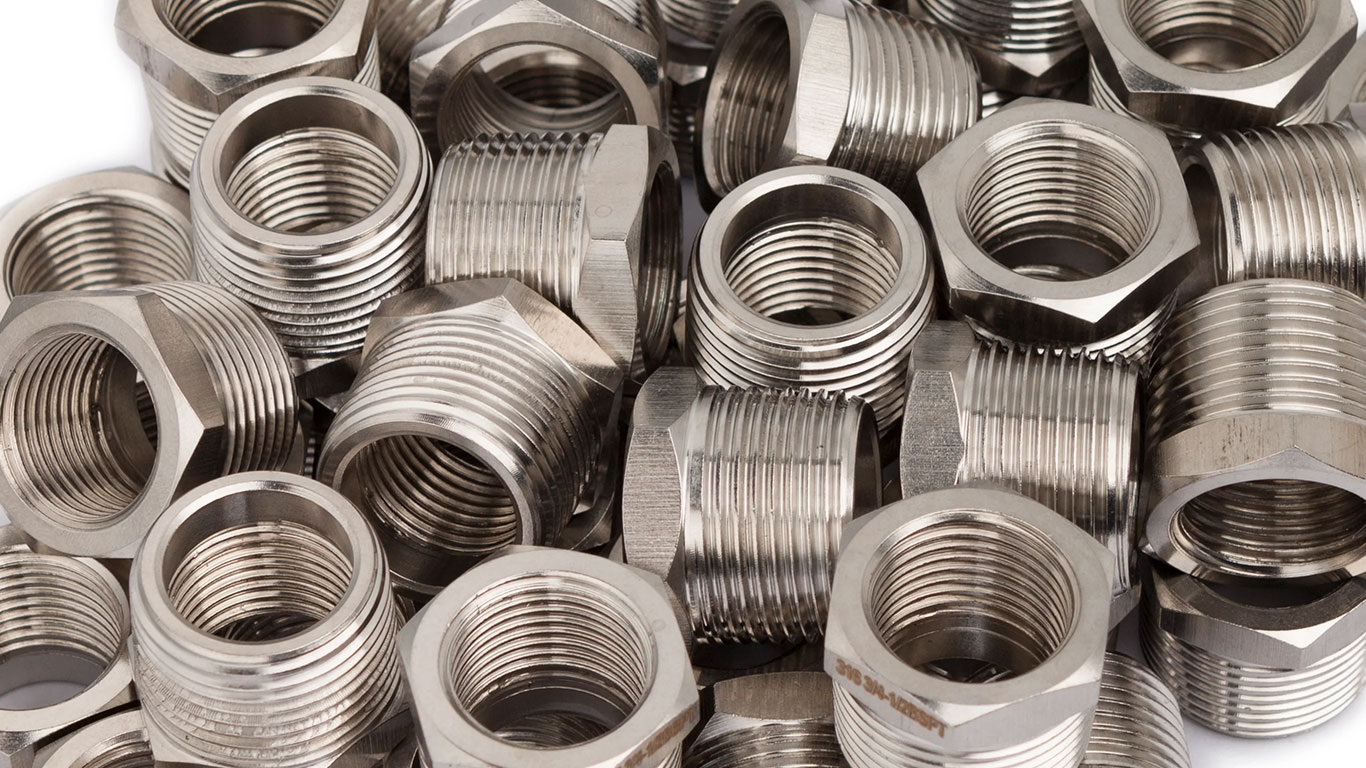

| تبدیل | سر نر بزرگ‌تر و سر ماده کوچک‌تر | می‌رود داخل سر ماده ۳/۴ و لوله ۱/۲ را می‌پذیرد؛ کم‌جاترین راه تبدیل |
| زانو چپقی یا سه‌راهی تبدیل | ترکیبی | تغییر سایز هم‌زمان با تغییر مسیر یا انشعاب‌گیری |
اگر با کاربرد اصلی بوشن، زانو و سه‌راهی هنوز آشنا نیستید، ابتدا راهنمای زانویی، بوشن و سه‌راهی گالوانیزه را بخوانید.
در هر موقعیت کدام اتصال را انتخاب کنیم؟
- انشعاب ۱/۲ از خط اصلی ۳/۴: سه‌راهی تبدیل بهترین گزینه است، چون هم انشعاب می‌گیرد و هم سایز را عوض می‌کند و یک اتصال کمتر در مسیر دارید.
- ادامه‌دادن لوله ۳/۴ با لوله ۱/۲ در یک مسیر مستقیم: اگر هر دو سر نر است، بوشن تبدیل؛ اگر هر دو سر ماده است، مغزی تبدیل.
- خروجی ماده ۳/۴ (مثلاً شیر یا سه‌راهی) که باید به لوله ۱/۲ برسد: تبدیل (نر–ماده) را مستقیم داخل آن ببندید.
- تغییر سایز در محل پیچ لوله: زانوی تبدیل را جایگزین یک زانوی معمولی و یک بوشن جداگانه کنید.
مراحل نصب تبدیل ۱/۲ به ۳/۴ (گام‌به‌گام)
- جریان را ببندید و فشار را خالی کنید. شیر اصلی را ببندید و یک شیر پایین‌دست را باز کنید تا آب یا فشار باقی‌مانده خارج شود.
- سایز و جنس هر دو سر را مشخص کنید. هر سر را از نظر اندازه (۱/۲ یا ۳/۴) و نر یا ماده بودن بررسی کنید. قطر رزوه را با کولیس بسنجید: حدود ۲۱ میلی‌متر یعنی ۱/۲ و حدود ۲۶٫۴ میلی‌متر یعنی ۳/۴.
- اتصال مناسب را انتخاب کنید. بر اساس جدول بالا، اتصالی بخرید که دو سرش با دو سر موجود جفت شود.
- با دست امتحان کنید. پیش از هر ماده آب‌بندی، اتصال را خشک و با دست ببندید. باید چند دور اول روان جلو برود؛ اگر از همان ابتدا گیر کرد، احتمالاً سایز یا نوع رزوه (BSP و NPT) با هم نمی‌خواند.
- آب‌بندی کنید. روی رزوه نر نوار تفلون یا خمیر آب‌بندی مناسب بپیچید. نوار را هم‌جهت با بسته‌شدن اتصال (وقتی به سر رزوه نگاه می‌کنید، در جهت عقربه‌های ساعت) دور رزوه بپیچید تا هنگام بستن باز نشود.
- با آچار محکم کنید. اتصال را با آچار ببندید و برای اینکه اتصال‌های قبلی نچرخند، قطعه مجاور را با آچار دوم نگه دارید. زور بیش از حد لازم نزنید؛ اتصال‌های گالوانیزه ریخته‌گری می‌شوند و با فشار زیاد ترک می‌خورند.
- آزمایش فشار انجام دهید. جریان را آرام باز کنید و محل اتصال را چند دقیقه بررسی کنید. اگر رطوبت دیدید، سیستم را ببندید و اتصال را دوباره آب‌بندی کنید.
نکته ایمنی درباره گاز: مراحل بالا برای لوله‌کشی آب است. هرگونه تبدیل سایز یا اتصال در خطوط گاز باید توسط نصاب مجاز و طبق ضوابط شرکت گاز و مقررات ملی ساختمان انجام شود و خودتان دست به تغییر خط گاز نزنید.
نام‌گذاری بازار: چرا یک اتصال اسم‌های مختلف دارد؟
در فروشگاه‌ها ممکن است همین تبدیل را به شکل‌های مختلف بنویسند: «۱/۲ × ۳/۴»، «۳/۴ به ۱/۲» یا حتی با عددهای رایج بین فروشنده‌ها مثل «۲ به ۲/۵». ترتیب نوشتن سایزها همیشه یکسان نیست و برخی فروشنده‌ها اول سایز بزرگ‌تر را می‌نویسند و برخی اول کوچک‌تر را. پس هنگام سفارش، این سه مورد را مشخص کنید: سایز هر دو سر به اینچ، نر یا ماده بودن هر سر، و ترتیب سایز بزرگ به کوچک.
اگر یک سر مسیر شما لوله پلی‌پروپیلن است، اتصال‌های فلزی‌دار (یکسر فلز) با سایزی مثل «۲۰ × ۱/۲» ساخته می‌شوند که سر پلی‌پروپیلن ۲۰ میلی‌متری را به رزوه ۱/۲ اینچ فلزی می‌رسانند؛ در این حالت هم قواعد بالا برای سمت رزوه‌دار برقرار است.
اشتباه‌های رایج در تبدیل سایز
- پرکردن فاصله با نوار یا کنف: رزوه ۱/۲ داخل ۳/۴ نمی‌نشیند و هر مقدار ماده آب‌بندی فقط نشتی را به تعویق می‌اندازد.
- ترکیب پشت‌سرهم چند تبدیل: قرار دادن دو یا سه تبدیل پشت هم مسیر را پرنقطه‌ضعف می‌کند. اگر ممکن است یک اتصال مناسب (مثل سه‌راهی تبدیل) به‌جای چند قطعه بخرید.
- ندیدن نر و ماده بودن سرها: رایج‌ترین دلیل برگرداندن اتصال از فروشگاه. پیش از خرید سر هر دو طرف را ببینید یا عکس بگیرید.
- مخلوط‌کردن رزوه‌های متفاوت: رزوه BSP و NPT شبیه هم‌اند ولی با هم جفت نمی‌شوند؛ اگر از ابتدا گیر می‌کند، به زور نبندید.
- استفاده مجدد از رزوه آسیب‌دیده: رزوه‌ای که له شده یا زنگ زده است، حتی با آب‌بندی هم به‌درستی نمی‌بندد؛ اتصال و لوله را عوض کنید.
جمع‌بندی
برای تبدیل ۱/۲ به ۳/۴ سه چیز را به‌خاطر بسپارید: سایزهای اسمی با اندازه واقعی برابر نیستند، رزوه ۱/۲ داخل ۳/۴ نمی‌نشیند، و انتخاب اتصال فقط به نر یا ماده بودن دو سر بستگی دارد. با شناسایی درست دو سر و انتخاب بین بوشن تبدیل، مغزی تبدیل، تبدیل یا سه‌راهی و زانوی تبدیل، این کار در چند دقیقه و بدون نشتی انجام می‌شود.
برای دیدن انواع اتصالات موجود و سایزهای مختلف، به دسته‌بندی اتصالات گالوانیزه سر بزنید، و برای نگاه کلی به انواع، کاربردها و نکات خرید، راهنمای جامع اتصالات گالوانیزه را بخوانید.
