زانویی گالوانیزه ، بوشن گالوانیزه و سه‌راهی گالوانیزه؛ کاربرد هرکدام در تاسیسات
اتصالات گالوانیزه مورد استفاده در هر سیستم لوله‌کشی را با دقت انتخاب کنید چون مسیر آب همیشه مستقیم پیش نمی‌رود؛ گاهی باید جهت لوله تغییر کند، گاهی دو لوله باید به هم وصل شوند یا سایز عوض کند، و گاهی لازم است از یک خط اصلی، یک انشعاب جدید گرفته شود. برای هر کدام از این سه نیاز، یک نوع اتصال گالوانیزه مشخص طراحی شده: زانویی گالوانیزه، بوشن گالوانیزه و سه‌راهی گالوانیزه. اشتباه در انتخاب این قطعات، معمولاً به نشتی، افت فشار یا نیاز به تعویض زودهنگام منجر می‌شود. در ادامه کارکرد دقیق هرکدام و مثال‌های رایج نصب آن‌ها را بررسی می‌کنیم.
زانویی گالوانیزه چیست و کجا استفاده می‌شود؟

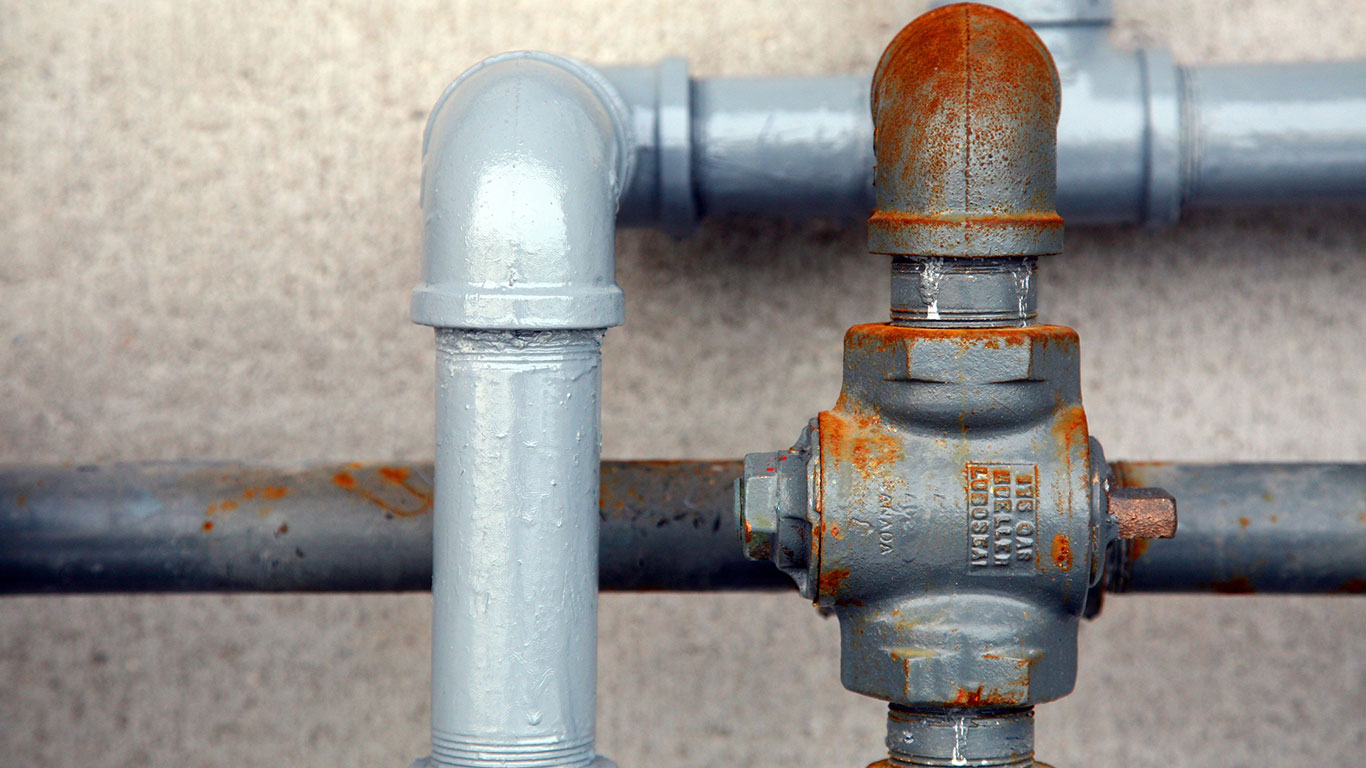

زانویی (Elbow) قطعه‌ای است که برای تغییر مسیر جریان لوله استفاده می‌شود، بدون آنکه سایز یا تعداد مسیرها تغییر کند. در تاسیسات ساختمانی، رایج‌ترین زاویه‌های زانویی گالوانیزه ۹۰ درجه و ۴۵ درجه هستند؛ زانویی ۹۰ درجه برای پیچیدن کامل مسیر (مثلاً از دیوار به سقف یا برعکس) و زانویی ۴۵ درجه برای تغییر مسیر ملایم‌تر در فضاهایی که پیچش تند امکان‌پذیر نیست به کار می‌رود.
زانویی گالوانیزه معمولاً رزوه‌ای است و از دو سر با رزوه داخلی (ماده) یا یک سر داخلی و یک سر خارجی (نر) عرضه می‌شود تا بتوان آن را مستقیم روی لوله گالوانیزه یا اتصالات دیگر پیچاند. کاربرد رایج آن گوشه دیوارها، اتصال به شیرآلات دیواری، و مسیرهایی است که لوله باید از کف به دیوار یا از یک واحد به واحد دیگر منتقل شود.
بوشن گالوانیزه چیست و چه زمانی به کار می‌رود؟

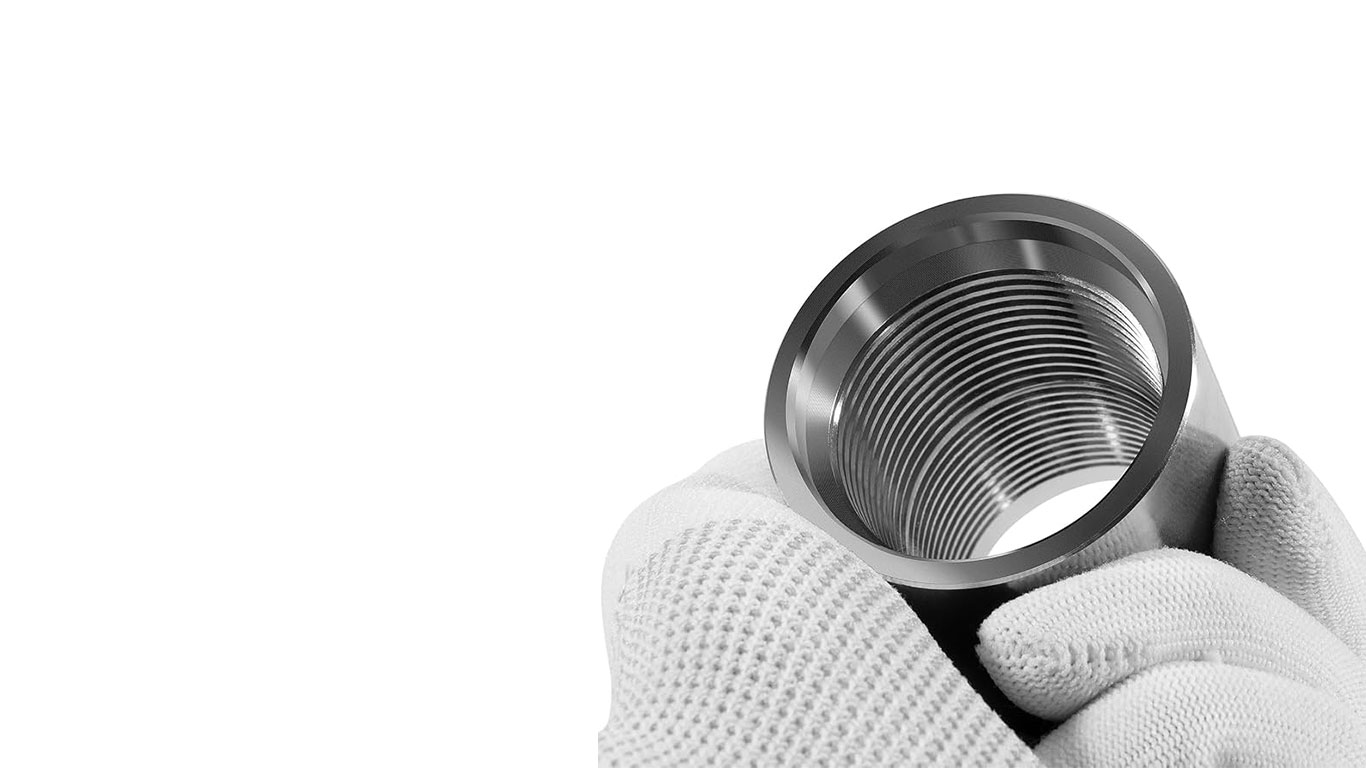

بوشن (Bushing / Coupling) برای اتصال دو سر لوله به یکدیگر استفاده می‌شود، در حالی که مسیر جریان مستقیم باقی می‌ماند. دو حالت اصلی برای بوشن گالوانیزه وجود دارد:
- بوشن ساده (هم‌سایز): برای وصل کردن دو لوله با قطر یکسان، مثلاً هنگام افزایش طول یک خط لوله.
- بوشن تبدیل (کاهنده): برای اتصال دو لوله با سایز متفاوت به یکدیگر، مثلاً وصل کردن خط اصلی با قطر بزرگ‌تر به یک انشعاب با قطر کوچک‌تر که به سمت شیرآلات یا تجهیزات می‌رود.
بوشن تبدیل گالوانیزه به‌خصوص در تعمیرات و بازسازی کاربرد زیادی دارد؛ جایی که باید یک بخش از لوله‌کشی قدیمی با سایز متفاوت به شبکه جدید متصل شود، بدون آنکه کل مسیر تعویض شود.
سه‌راهی گالوانیزه چیست و چه نقشی در تاسیسات دارد؟

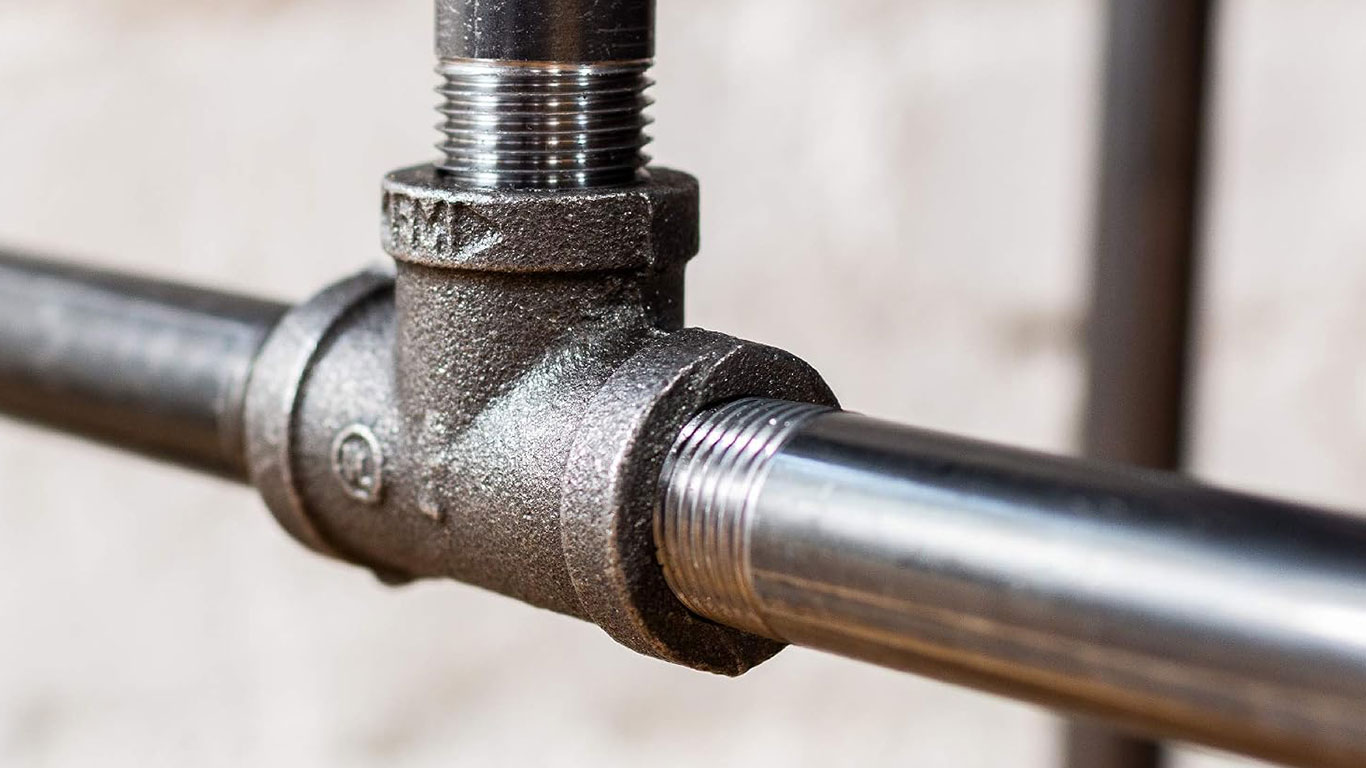

سه‌راهی (Tee) برای انشعاب‌گیری از یک خط اصلی استفاده می‌شود؛ یعنی جایی که جریان آب باید از یک مسیر به دو مسیر تقسیم شود یا برعکس، دو جریان به هم برسند. شکل ظاهری آن شبیه حرف T است و به همین دلیل با نام Tee هم شناخته می‌شود.
سه‌راهی گالوانیزه در دو نوع اصلی موجود است:
- سه‌راهی مساوی: هر سه دهانه هم‌سایز هستند؛ برای انشعابی با همان قطر خط اصلی.
- سه‌راهی کاهنده (تبدیل): دهانه انشعاب سایز کوچک‌تری نسبت به دو دهانه اصلی دارد؛ زمانی استفاده می‌شود که انشعاب جدید نیازی به دبی بالای خط اصلی ندارد، مثل انشعاب آب مصرفی از یک خط توزیع اصلی.
کاربردهای رایج سه‌راهی گالوانیزه در ساختمان شامل انشعاب‌گیری برای شیرآلات آشپزخانه و سرویس بهداشتی از خط اصلی آب، و تقسیم مسیر آب سرد و گرم در نقاط اتصال به منبع تامین است.
جدول مقایسه سریع: کدام اتصال برای کدام کار؟
| نوع اتصال | عملکرد اصلی | مثال کاربرد رایج |
|---|---|---|
| زانویی | تغییر مسیر جریان (۹۰ یا ۴۵ درجه) | پیچاندن لوله از کف به دیوار یا دور زدن یک مانع |
| بوشن (ساده / تبدیل) | اتصال مستقیم دو لوله، هم‌سایز یا با سایز متفاوت | افزایش طول خط لوله یا وصل کردن لوله قدیمی به سایز جدید |
| سه‌راهی (مساوی / کاهنده) | انشعاب‌گیری از یک خط اصلی | گرفتن انشعاب برای شیرآلات یا تقسیم مسیر آب سرد و گرم |
نکات انتخاب و نصب صحیح اتصالات گالوانیزه
- تطابق سایز و رزوه: پیش از خرید، سایز اسمی لوله (بر حسب اینچ) و نوع رزوه را با اتصال گالوانیزه مطابقت دهید تا از نشتی یا شل‌بودن اتصال جلوگیری شود.
- آب‌بندی مناسب: استفاده از نوار تفلون یا کنف روی رزوه، پیش از بستن هر اتصال، برای جلوگیری از نشتی ضروری است.
- جنس و کیفیت گالوانیزه: اتصالات گالوانیزه‌شده به روش غوطه‌وری گرم در برابر خوردگی و زنگ‌زدگی مقاومت بیشتری دارند و عمر مفید طولانی‌تری در تاسیسات آب دارند.
- پیچاندن با ابزار مناسب: برای جلوگیری از آسیب به رزوه، از آچار لوله‌گیر با اندازه مناسب استفاده کنید و از سفت‌کردن بیش‌ازحد بپرهیزید.
برای دیدن راهنمای کامل انواع اتصالات گالوانیزه و مقایسه قیمت آن‌ها، سری بزنید به راهنمای جامع اتصالات گالوانیزه. اگر هم به دنبال خرید زانویی، بوشن یا سه‌راهی گالوانیزه با کیفیت مطمئن هستید، محصولات موجود را در صفحه محصولات اتصالات گالوانیزه ببینید.
